ロードバイクのメンテナンスの基礎知識を伝授するコーナー。今回は、「リアディレイラーの調整(シマノ)」のやり方についてレクチャーしていきます。リアディレイラー調整は、1段分の可動範囲とローギヤの設定だけで済みます。ただし微妙な調整が必要となるので、慎重な作業を心掛けましょう。



【使用する工具】

アーレンキー

ドライバー



【ギヤをインナートップに】

リアディレイラーの調整は、スプロケットがあり、ギヤの枚数も多いので大変に思える。だが、手順さえ間違えなければさほど難しい作業ではない。リアディレイラーもフロント同様に、トップからローまでの可動範囲の調整を行う。まず、ギヤをインナートップの状態にセットし、ワイヤーを固定しているボルトを緩め、ワイヤーを取り外す。

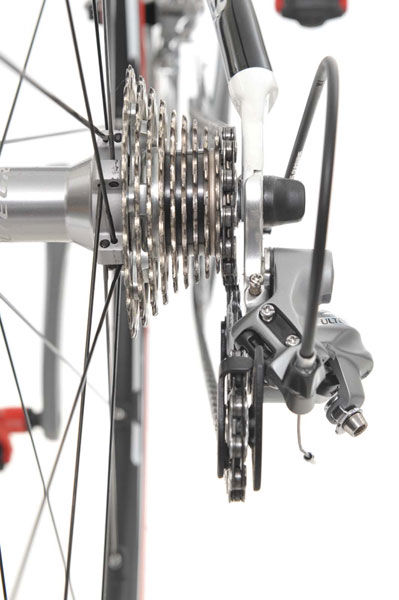

1.まず、ギヤをインナートップの状態にする。こうすることでシフトワイヤーのテンションが緩み、調整がしやすくなる。







【ワイヤーを外す】

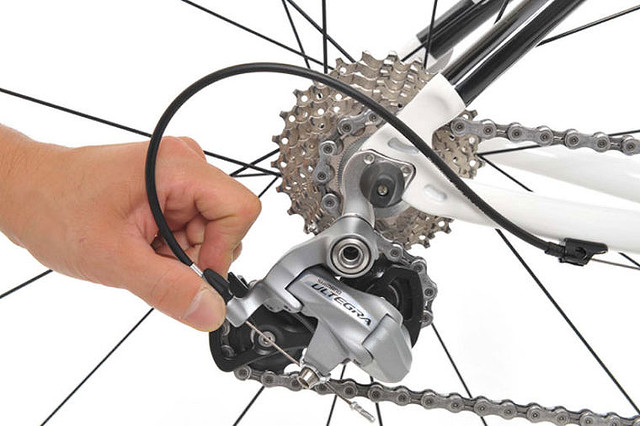

2.ディレイラーのワイヤーを固定しているボルトを緩め、ワイヤーを外す。ワイヤーが傷んでいたら交換を。



【トップ側を調整する】

ストローク調整ボルトは2つあり、上がトップ側、下がロー側の動きを制御する。まず、上のボルトを回してトップ側を調整する。ガイドプーリーがトップギヤの延長線上にくるのが適正位置だ。



3.トップを調整するときは、上のトップ側の調整ボルトを回す。回す向きでガイドプーリーの位置が変わる。



【トップ側・正しい位置に調整】

調整できたらワイヤーを固定し、その状態でセカンドギヤに変速。カリカリという音がしなくなるまでアジャスターネジを回す。これで1段分の変速の幅の調整は完了だ。ギヤは均等な幅で設置されているので、ストローク調整を行うのは1段分だけでいい。これで1段ずつ変速していき、問題がなければローギヤのセッティングに移る。



4.プーリーがトップギヤの延長線上にくるのが適正位置。



5.以下は間違った例。外側に行きすぎていると、チェーンがトップギヤとチェーンステイの間に落ちてしまうこともある。



6.以下は間違った例。ディレイラーが内側に寄りすぎていると、ギヤにチェーンがうまく噛み合わず、勝手に変速してしまう可能性もある。



【ワイヤーの長さを調節】

7.トップギヤの調整が済んだら、ワイヤーのテンションを確認し、ボルトで固定する。



【トップから2段目でワイヤーの長さを合わせる】

8.トップギヤからセカンドギヤに変速し、ディレイラーのアジャスターでガイドプーリーがセカンドギヤの延長線上にくるように調整する。



【ロー側を正しい位置に調整】

まずギヤをインナーローにする。ロー側の調整ボルトを回して、ローギヤの真下にガイドプーリーがくるようにする。ここでの調整がしっかりできていないと、ローギヤに変速したときにスプロケットとスポークの間にチェーンが落ち、転倒、エンドの破損やスポークの切断、ホイールの変形を招く恐れがある。



9.ローギアの真下にガイドプーリーがくるようになっていれば問題はない。



10.以下は間違った例。外側に行きすぎると、自動的にギヤが切り替わってしまう恐れがある。



11.以下は間違った例。ディレイラーが内側に寄りすぎると、チェーンがホイールに接触してしまう可能性がある。



【ロー側を調整】

ローギヤの調整が終われば、リアディレイラーの調整は終了だ。最後に各段の変速がスムーズに行われるかを、実際の走行を想定しつつ、クランクの回転を遅くして確認するのがコツだ。



12.ロー側の調整ネジを回し、ガイドプーリーの位置を修正する。
